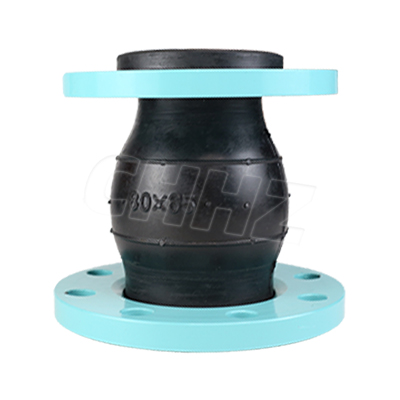

KYT-F 同心异径限位橡胶接头

河南【环众】专业生产的异径橡胶接头又称作弹力管道减震器、橡胶接头、橡胶软连接、橡胶膨胀节、橡胶伸缩节、橡胶减振器、橡胶减震伸缩器、避震喉等。是一种高弹性、高气密性,耐介质性和耐气候性的管道接头。我们竭诚欢迎新老用户光临指导,垂惠合作.公司网站http://www.xinligd.com 联系电话:0371-64030333 手机:17596565557 联系人:张先生 邮箱: xinli@xinligd.com 公司地址:河南省河南市永安路南段(西村镇)
产品介绍

KYT-F同心异径可曲挠橡胶接头是在KXT橡胶接头的基础上改良的,管道管径发生变化(连接的管径不一样)减震和热胀冷缩的的解决产品。KYT-F同心异径橡胶接头主要特点是可解决金属管道连接时不同口径的问题,同时有减震降噪的作用,可节约管道安装零件,节约成本。它由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。

KYT-F同心异径橡胶接头主要特点是可解决金属管道连接时不同口径的问题,同时有减震降噪的作用,可节约管道安装零件,节约成本。

1、体积小、重量轻、弹性好、安装维修方便。

2、安装时可产生横向、轴向、角向位移,不受管道不通心,法兰不平行的限制。

3、工作时可降低结构传递噪音,减震能力强。

KYT-F同心异径橡胶接头具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点,可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。普通型用于输送-15℃~120℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型用于输送-30℃~250℃以上的上述介质或油、浓酸浓碱、固态物料。

1.该产品可大大降低管道系统的震动和噪声,可根本上解决各类管路的接口位移,轴向伸缩及不同心度等问题。

2.根据材料不同可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各类品种,适应多种介质和环境。

3.材料属橡胶,密封性好,重量轻,安装维修方便、使用寿命长,但避免与锋利金属器械接触,以免刺破球体。

4.如架空使用可配弹性支架,安装时螺栓要用对角法上紧。

5.如管路压力过高时,应用螺栓将两端法兰连在一起。

6.法兰连接标准采用9115.1-2000标准,如用其它标准,可另行说明。本产品工作压力等级分0.6MPa,1.0MPa。

7、可曲绕橡胶接头正常适用介质是温度0-60°C的普通水,特殊介质如:油、酸碱、高温及其他腐蚀性和质地坚硬的情况下,应选用相对应得特殊材料橡胶接头,不可盲目串用或通用。

技术参数
序号 No. 部位 Part 材料 Material
1 主体 Body 天然橡胶(NR)、氯丁橡胶(CR)、丁基橡胶(IIR)、丁腈橡胶(NBR)、氟橡胶(FKM)、三元乙丙橡胶(EPDM)
2 内、外衬 Inner & Outer Rubber 天然橡胶(NR) 氯丁橡胶(CR)丁基橡胶(IIR) 丁腈橡胶(NBR)氟橡胶(FKM)三元乙丙橡胶(EPDM)聚四氟乙烯(PTFE)
3 主体骨架 Body Carcass 尼龙帘布 Nylon cord fabric
4 增压环 Reinforcing Ring 多股镀铜钢丝 Multi-strand coppering steel wire
5 法兰 Flange 铸造、锻造碳钢 Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)

DN大×DN小

长度

轴向位移

横向位移

偏转角度

伸长

压缩

80×40

180

20

30

45

35°

80×50

180

20

30

45

35°

80×65

180

20

30

45

35°

100×50

180

20

30

45

35°

100×65

180

20

30

45

35°

100×80

180

20

30

45

35°

125×65

180

20

30

45

35°

125×80

200

22

30

40

35°

125×100

200

22

30

40

35°

150×50

190

20

30

45

35°

150×80

190

20

30

45

35°

150×100

200

22

30

45

35°

200×100

200

22

30

45

35°

200×125

200

25

35

40

30°

200×150

220

22

30

40

35°

250×200

220

25

35

40

30°

300×200

220

25

35

40

30°

300×250

220

25

35

40

30°

350×200

220

25

35

40

30°

350×300

220

25

38

35

30°

400×350

220

25

38

35

30°

500×400

230

28

38

35

26°

600×400

240

28

38

35

26°

600×500

240

28

38

35

26°

注:1、特殊要求可按用户图纸制作,法兰标准采用9115.1-2000,球体可做丁腈橡胶,三元乙丙,氯丁橡胶等材质。
2、悬空给水使用DN200以上产品,管道必须有固定支撑或固定托架,否则产品应安装防拉脱装置。
3、用户使用橡胶接头,对应法兰应是阀门法兰或符合9115.1-2000法兰。
