产品介绍

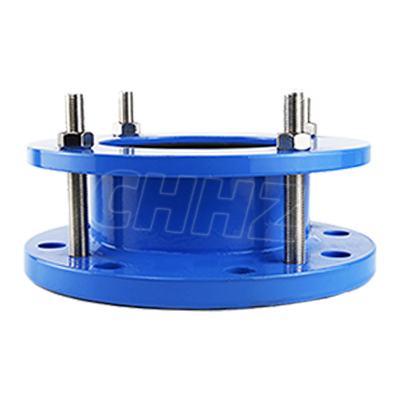

VSSJA(AF)型法兰式松套伸缩接头又称作法兰松套补偿接头、法兰松套伸缩节。法兰松套伸缩接头由本体、压盖、密封圈和紧固件组成。它采用和压盖松套伸缩接头相同的密封原理,连接方式一端为法兰连接,另一端为承插连接,适合阀门等设备与管道的连接。连接的同时能补偿管道的轴向位移,从而保护阀门等设备。
它采用和压盖松套伸缩接头相同的密封原理,连接方式一端为法兰连接,另一端为承插连接,适合阀门等设备与管道的连接。连接的同时能补偿管道的轴向位移,从而保护阀门等设备。 VSSJA(AF)型法兰式松套伸缩接头能够通过压盖与本体的相互挤压,造成密封圈的变形从而实现在补偿管道轴向位移的同时保证管道线路的高度密封。并且由于它采用的是柔性连接,能够大大降低管道线路的振动和噪音的影响。保证管道的安稳运行。并且上海骆盈生产的法兰松套伸缩接头其材质的选择一向是非常严格的,确保产品的质量。
技术参数
序号No. | 名称Name | 数量Quantity | 材料Material |
1 | 本体Body | 1 | QT400-15、Q235A 、ZG230-450 、1Cr13 20 |
2 | 压盖Cover | 1 | QT400-15 、Q235A 、20、 ZG230-450 、1Cr13 |
3 | 密封圈Gasket | 2 | NBR、 CR 、FPM、 NR |
4 | 螺柱Bolt | n | Q235A 、25 、1Cr18Ni9Ti |
5 | 螺母Nut | n | Q235A 、20 、1Cr18Ni9Ti |
公称直径Nominal Diameter DN | 管子外径External diameter of pipe DW | 长度Length | 法兰连接尺寸Flange connecting dimension | |||||||||
0.25Mpa | 0.6Mpa | 1.0Mpa | ||||||||||
L1 | L | D | D1 | n-do | D | D1 | n-do | D | D1 | n-do | ||
65 | 76 | 105 | 118 | 160 | 130 | 4-14 | 160 | 130 | 4-14 | 185 | 145 | 4-18 |
80 | 89 | 190 | 150 | 4-18 | 190 | 150 | 4-18 | 200 | 160 | 8-18 | ||
100 | 108 | 123 | 210 | 170 | 210 | 170 | 220 | 180 | ||||
114 | ||||||||||||
125 | 133 | 240 | 200 | 8-18 | 240 | 200 | 8-18 | 250 | 210 | |||
140 | ||||||||||||
150 | 159 | 265 | 225 | 260 | 225 | 285 | 240 | 8-22 | ||||
168 | ||||||||||||
200 | 219 | 320 | 280 | 320 | 280 | 340 | 295 | |||||
250 | 273 | 130 | 375 | 335 | 12-18 | 375 | 335 | 12-18 | 395 | 350 | 12-22 | |
300 | 325 | 130 | 160 | 440 | 395 | 12-22 | 440 | 395 | 12-22 | 445 | 400 | 12-22 |
350 | 355 | 490 | 445 | 490 | 445 | 505 | 460 | |||||
377 | ||||||||||||
400 | 406 | 540 | 495 | 16-22 | 540 | 495 | 16-22 | 565 | 515 | 16-22 | ||
426 | ||||||||||||
450 | 457 | 595 | 550 | 16-22 | 595 | 550 | 16-22 | 615 | 565 | 16-26 | ||
480 | ||||||||||||
500 | 508 | 645 | 600 | 20-22 | 645 | 600 | 20-22 | 670 | 620 | 20-26 | ||
530 | ||||||||||||
600 | 610 | 755 | 705 | 20-26 | 100 | 705 | 20-26 | 780 | 725 | 20-30 | ||
630 | ||||||||||||
700 | 720 | 860 | 810 | 24-26 | 860 | 810 | 24-26 | 895 | 840 | 24-30 | ||
800 | 820 | 220 | 225 | 975 | 920 | 24-30 | 975 | 920 | 24-30 | 1015 | 950 | 24-33 |
900 | 920 | 1075 | 1020 | 1075 | 1020 | 1115 | 1015 | 28-33 | ||||
1000 | 1020 | 1175 | 1120 | 28-30 | 1175 | 1120 | 28-30 | 1230 | 1160 | 28-36 | ||
1200 | 1220 | 1375 | 1320 | 32-30 | 1405 | 1340 | 32-33 | 1455 | 1380 | 32-40 | ||
1400 | 1420 | 270 | 1575 | 1520 | 36-30 | 1630 | 1560 | 36-36 | 1675 | 1590 | 36-42 | |
1600 | 1620 | 1790 | 1730 | 40-30 | 1830 | 1760 | 40-36 | 1915 | 1820 | 40-48 | ||
1800 | 1820 | 1990 | 1930 | 44-30 | 2045 | 1970 | 44-40 | 2115 | 2020 | 44-48 | ||
2000 | 2020 | 2190 | 2130 | 48-30 | 2265 | 2180 | 48-42 | 2325 | 2230 | 48-48 | ||
2200 | 2220 | 275 | 2405 | 2340 | 52-33 | 2475 | 2390 | 52-42 | 2550 | 2440 | 52-56 | |
2400 | 2420 | 2605 | 2540 | 56-33 | 2685 | 2600 | 56-42 | 2760 | 2650 | 60-56 | ||
2600 | 2620 | 240 | 300 | 2805 | 2740 | 60-33 | 290S | 2810 | 60-48 | 2960 | 2850 | 60-56 |
2800 | 2820 | 3030 | 2960 | 64-36 | 3115 | 3020 | 64-48 | 3180 | 3070 | 64-56 | ||
3000 | 3020 | 3230 | 3160 | 68-36 | 3315 | 3220 | 68-48 | 3405 | 3290 | 68-60 | ||
3200 | 3220 | 3430 | 3360 | 72-36 | 3525 | 3430 | 72-48 | |||||
3400 | 3420 | 3630 | 3560 | 76-36 | 3735 | 3640 | 76-48 | |||||
3600 | 3620 | 3840 | 3770 | 80-36 | 3970 | 3860 | 80-56 | |||||
3800 | 3820 | 4045 | 3970 | 80-39 | ||||||||
4000 | 4020 | 4245 | 4170 | 84-39 |
产品案例
霍山县大别山矿泉水项目
为利用好大别山区矿泉水资源,助力大别山革命老区振兴发展。近日,霍山县与徽熳集团成功签约。徽熳集团是一家集实业、贸易,现代化服务业,制造业与金融投资行业为一体的综合性集团公司。该项目计划总投资额约为11.5亿元人民币,用地500亩,年产30万吨以上饮用天然矿泉水。项目建成后,将加快大别山区矿泉水资源的深度开发利用,提高大别山区特别是霍山的知名度和美誉度。
作为大别山矿泉水项目的主要管道配件供应商,河南环众将有信心把此项艰巨的任务顺利完成,确保整条管道线路的长久安稳的运行。如果您有相关方面的疑问和需求欢迎致电我们环众销售部。
