伸缩接头AY(SSJB)伸缩接头压盖式松套伸缩接头AY(SSJB)压盖式松套伸缩接头
伸缩接头AY(SSJB)伸缩接头压盖式松套伸缩接头AY(SSJB)压盖式松套伸缩接头

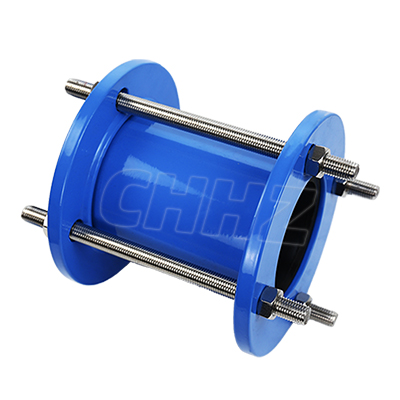

AY(SSJB)压盖式松套伸缩接头

AY(SSJB)型压盖式松套伸缩接头该产品适用于两边与管道法兰连接、勿需焊接,结构合理,密封性能好,安装快速方便。
产品介绍

AY(SSJB)型压盖式松套伸缩接头该产品适用于两边与管道法兰连接、勿需焊接,结构合理,密封性能好,安装快速方便。压盖式松套伸缩接头是在松套伸缩接头原有性能的基础上,增设限位装置,在压盖式松套限位伸缩接头大伸缩量处用双螺母锁定。这样就实现管道在允许的伸缩量中可以自由伸缩,一旦超过压盖式松套限位伸缩接头大伸缩量,就起到限位,这样就有效的确保压盖式松套限位伸缩接头管道的安全运行,特别适用于有震动或有一定斜度及在拐弯的管路中的选择。

压盖式松套伸缩接头是在松套伸缩接头原有性能的基础上,增设限位装置,在压盖式松套限位伸缩接头很大伸缩量处用双螺母锁定。这样就实现管道在允许的伸缩量中可以自由伸缩,一旦超过压盖式松套限位伸缩接头很大伸缩量,就起到限位,这样就有效的确保压盖式松套限位伸缩接头管道的安全运行,特别适用于有震动或有一定斜度及在拐弯的管路中的选择。 SSJB(AY)型压盖式松套伸缩接头优点:安装方便快捷、无需焊接。

能够通过压盖与本体的相互挤压,造成密封圈的变形从而实现在补偿管道轴向位移的同时保证管道线路的高度密封。并且由于它采用的是柔性连接,能够大大降低管道线路的振动和噪音的影响。SSJB(AY)型压盖式松套伸缩接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

技术参数

AY(SSJB)压盖式松套伸缩接头技术参数

序号No. 名称Name 数量Quantity 材料Material
1 压盖Cover 2 QT400-15,Q235A,ZG230-450,1Cr13,20
2 套管Sleeve 1 Q235A,20,16Mn,1Cr8Ni9Ti
3 密封圈Gasket 2

NBR,CR,FPM,NR

4

螺栓Bolt

n Q235A,35,1Cr8Ni9Ti
5 螺母Nut n Q235A,20,1Cr8Ni9Ti

公称通径

Nnminal Diameter DN

管子外径

External diameter of pipe Dw

外形尺寸Length N-Th
长度Length D 0.25-1.6MPa

2.5-6.4MPa

L1 L
65 76 180 208 155 4-M12 4-M12
80 89 165
100 108 195
124 195
125 133 225
125 140 225 4-M16
150 159 220 255 4-M16 6-M16
168 255
200 219 310
225 245 335
250 273 223 375 6-M20 8-M20
300 325 220 273 440
350 355 490 8-M20 10-M20
377 490
400 406 540
426 540 10-M20 12-M20
450 457 590
480 590
500 508 645
530 645
600 610 750
630 750
700 720 855 12-M20 14-M20
800 820 290 355 970 12-M24 16-M24
900 920 1070 14-M24 18-M24
1000 1020 1170
1200 1220 1405 16-M24 20-M24
1400 1420 377 1590 18-M24 28-M27
1500 1520 1690
1600 1620 1795 20-M27 28-M27
1800 1820 2000 22-M27 30-M30
2000 2020 2200 24-M27 32-M30
2200 2220 400 2420 26-M30
2400 2420 2635 28-M30
2600 2620 400 2835 30-M30
2800 2820 3030 32-M33
3000 3020 3240 34-M33
3200 3220 3440 36-M33
3400 3420 490 3640 38-M33
3600 3620 3860 40-M33
3800 3820 500 4080 40-M36
4000 4020 4300 42-M36
注:本尺寸符合12465-2002标准 Note:The size meets standard 12465-2002.

压盖式伸缩接头:该产品适用于两边与管子插接、无需焊接,结构合理,密封,安装快速方便。Covering Sleeve: The way of using this product is to joint with the tube on both sides, no welding. It has a reasonable structure, and is sealed. it is very easy to install.

产品案例

河南环众向沥青联产项目供应AY(SSJB)型压盖式松套伸缩接头

日前,由辽宁盘锦航空实业有限公司投资10.6亿元建设的年产30万吨重质油加工道路沥青及10万吨改性沥青联产项目落户科左中旗。该项目分三期建设,一期建设年产30万吨重质油加工道路沥青及10万吨改性沥青联产生产装置,二期建设年产20万吨燃料油生产及加氢生产装置,三期建设年产20万吨润滑油加氢生产装置。项目计划建设期限3年,全部建成达产后,年可实现销售收入8.8亿元,可安置300人就业。
此次双方主要是在管道配件领域进行的合作,河南环众作为此项目的主要AY(SSJB)型压盖式松套伸缩接头供应商,将尽自己很大的努力供应压盖式松套伸缩接头,进行对于管道线路由于热应力的影响造成位移的补偿。

立即留言

如果您对AY(SSJB)压盖式松套伸缩接头有需求,请立即留言,我们将在24h内联系您,或者拨打我们的热线0371-64030333,期待与您合作。

*
