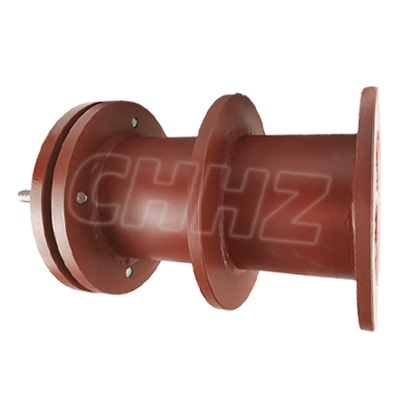

A柔性防水套管经常用在管道穿过铁道、马路、街道等处，为防止管道受荷载被压坏，而在管道外部设置保护性套管，如：大口径混凝土管道，大口径钢管等避免外力（荷载）直接作用在管道外壁上，造成管道破损，而采取的措施。A柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。
1、当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵，做法见防水套管图集;柔性防水套管(A型)安装图。 2、柔性防水套管填料材料：沥青麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。
3、密封膏：聚硫密封膏、聚氨酯密封膏。
4、焊接结构尺寸公差与形位公差按照JB/T5000.3-1998执行。焊接采用手工电弧焊，焊条型号E4303，牌号J422。焊缝坡口得基本形状于尺寸按照GB985-88执行。
5、当柔性防水套管采用卷制成型时，周长允许偏差为：D2 ≤600，D2>600±0.0035D2。
6、穿墙处混凝土墙壁厚应不小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200。
7、柔性防水套管套管的重量以L=300计算，如墙厚大于300时，应另行计算。
8、柔性防水套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇筑范围应比翼环直径(D5)大200，而且必须将套管一次浇筑于内墙。
| DN | D1 | D2 | D3 | D4 | D5 | Ⅰ | 10 | ι1 | ι2 | δ1 | δ2 | δ3 | n-M | A型重量（kg) | |||
| Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 | ||||||||||||||
| 50 | 60 | 95 | 65 | 145 | 200 | 65 | 28 | / | 72 | 30 | 3.5 | 4 | 8 | 4-M12 | 14.4 | / | |
| 65 | 76 | 114 | 80 | 165 | 220 | 65 | 28 | 25 | 72 | 30 | 3.7 | 4 | 8 | 4-M12 | 16.89 | 17.07 | |
| 80 | 89 | 127 | 95 | 180 | 235 | 65 | 28 | 25 | 76 | 38 | 4 | 4 | 10 | 4-M16 | 21.12 | 21.31 | |
| 100 | 108 | 146 | 114 | 200 | 255 | 65 | 28 | 25 | 76 | 38 | 4 | 4.5 | 10 | 4-M16 | 24.37 | 24.58 | |
| 125 | 133 | 180 | 140 | 235 | 290 | 65 | 28 | 25 | 76 | 38 | 4 | 6 | 10 | 6-M16 | 31.92 | 32.31 | |
| 150 | 159 | 203 | 165 | 260 | 315 | 65 | 28 | 25 | 76 | 38 | 4.5 | 6 | 10 | 6-M16 | 35.77 | 36.17 | |
| 200 | 219 | 265 | 226 | 320 | 375 | 65 | 28 | 25 | 76 | 38 | 6 | 6 | 10 | 6-M16 | 44.69 | 45.29 | |
| 250 | 273 | 325 | 280 | 380 | 435 | 65 | 28 | 25 | 76 | 38 | 8 | 8 | 10 | 8-M16 | 59.41 | 60.22 | |
| 300 | 325 | 377 | 333 | 435 | 495 | 72 | 28 | 30 | 90 | 46 | 10 | 10 | 10 | 8-M20 | 89.37 | 90.02 | |
| 350 | 377 | 426 | 385 | 485 | 545 | 72 | 28 | 30 | 90 | 46 | 10 | 10 | 10 | 8-M20 | 99.74 | 100.3 | |
| 400 | 426 | 480 | 435 | 540 | 600 | 72 | 32 | 30 | 90 | 46 | 10 | 10 | 10 | 12-M20 | 114 | 114.8 | |
| 450 | 480 | 630 | 488 | 590 | 650 | 72 | 32 | 30 | 90 | 46 | 10 | 10 | 10 | 12-M20 | 124.1 | 124.7 | |
| 500 | 530 | 585 | 538 | 645 | 705 | 72 | 32 | 30 | 90 | 46 | 10 | 10 | 10 | 16-M20 | 139.3 | 140.5 | |
| 600 | 630 | 690 | 640 | 755 | 820 | 75 | 32 | 30 | 104 | 54 | 10 | 10 | 12 | 16-M24 | 197.2 | 198.2 | |
| 700 | 720 | 780 | 730 | 845 | 910 | 75 | 40 | 30 | 104 | 54 | 10 | 10 | 12 | 20-M24 | 222.6 | 223.7 | |
| 800 | 820 | 880 | 830 | 950 | 1020 | 80 | 40 | 40 | 117 | 60 | 10 | 10 | 12 | 20-M27 | 280 | 282.3 | |
| 900 | 920 | 980 | 930 | 1050 | 1120 | 80 | 40 | 40 | 117 | 60 | 10 | 10 | 12 | 20-M27 | 309.6 | 312.2 | |
| 1000 | 1020 | 1080 | 1030 | 1150 | 1220 | 80 | 40 | 40 | 117 | 60 | 10 | 10 | 12 | 24-M27 | 341.1 | 344 | |
| 注：1.订货时务必标明型号及墙壁厚度和插入管的外径。 2.大口通径特殊要求可按客户要求制造。 3.本表尺寸为选择标注，订货时欢迎咨询。 |
|||||||||||||||||
河南环众向西安桃园西路雨污水支管工程供应柔性防水套管
3日，记者从西安市市政部门获悉，西郊市政养护管理公司计划于3月5日起对桃园西路（丰登路桃园路段）进行雨污水管道施工，预计工期91天。
桃园西路西起丰登路，东接桃园路，道路红线宽18-25m，车行道宽7米，道路全长约590米。桃园西路全段只有一条d300mm污水管道，管径较小，淤积严重，雨季易造成积水，无法满足沿线群众需求。
本次施工将废除原污水管道，分别新建d600mm、d1000mm雨水管道及d500mm污水管道各一条。施工采取分段全封闭施工。 3月5日开始丰登路口至西电保育院段施工，待该段完工后，进行西电保育院至西电中学段的施工，很后进行西电中学至桃园路口段的施工。施工期间，请过往车辆提前择路分流绕行。
河南环众A柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件。柔性防水套管的外部焊接止水翼环，内部设有密封垫，法兰内丝连接，根据管道安装的实际情况设计订制，用于墙体两面都需要做防水，建议您使用柔性防水套管。比如潜水式水泵给排水系统管道墙体两端都要给予防水处理，防止结构渗水。该项目采用我公司的防水套管产品能够有效的提高管道穿墙处的稳定性和安全性。产品质量值得您的信赖。
