补偿器应用归类描述

07-07
1. 管道补偿器组装

1)管道补偿器组装前的查验
2)按设计图的需要核查管道补偿器的规格型号、型号规格和安裝部位。
3)对管道补偿器开展外表查验,检查管道补偿器有没有核伤、缺点。
4)查验商品组装尺寸是不是合乎管道网设计规定。
5)审校产品合格证书。

2.方形补偿器组装

方形补偿器安装方形补偿器组装应满足以下要求:

1)方形补偿器水准组装时,履带底盘应水准组装,水准臂的倾斜度应与管路倾斜度一致。
2)方形补偿器竖直安装使用时,不可在弯头上切孔安装排气阀和泄水阀。
3)方形补偿器组装前,应按设计规定开展冷拉。冷拉应在管道补偿器两边并且匀称开展,并纪录管道补偿器的预拉申量。
4)方形补偿器组装时,应避免各类不标准实际操作损害管道补偿器。
5)方形补偿器组装结束后,应按设计规定拆卸运送、定位装置,并按要求调节定位设备。

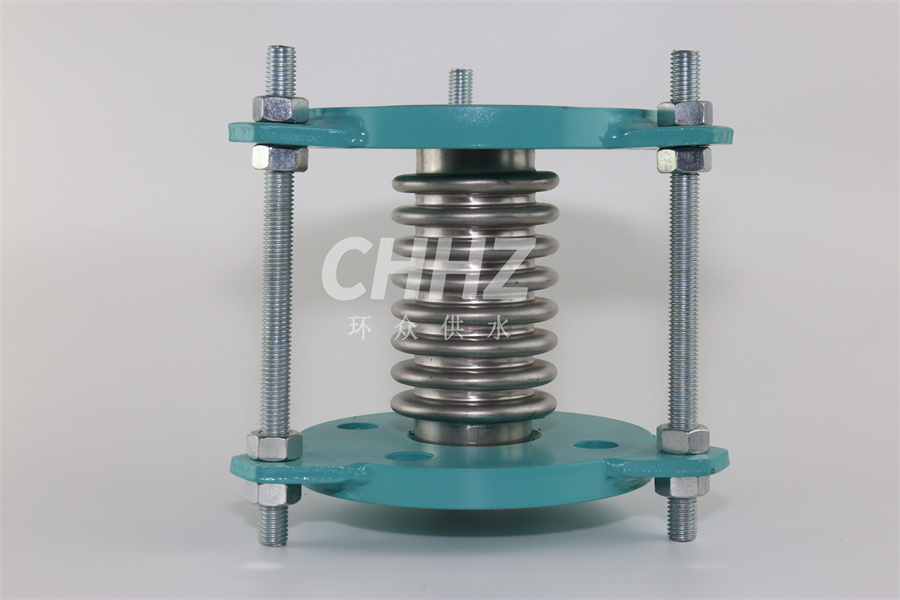

3. 波纹补偿器组装

波纹补偿器组装应符合下列规定:

1)波纹补偿器应与管路同轴线。
2)有流入标识(箭头符号)的管道补偿器,箭头符号方位意味着物质流通的方位,不可安反。
3)波纹补偿器组装。波纹补偿器不论是无缝钢管电焊焊接或是法兰联接的,通常使用后组装的方式。即在管道施工时,先不组装波纹补偿器,在要安裝的位子上先用整支接管立即以往,并按设计规定和管道补偿器生产厂家对管道补偿器周边支撑架设定的标准组装好导向支架和支撑架,待支架做到设计规定,再逐渐组装管道补偿器。

波纹补偿器组装的程序流程、流程、方式如下所示:

1先测量已准备好的波纹补偿器的总长(含联接法兰),在管路上为管道补偿器组装画出定位,按管道补偿器长度画出补偿器的边框线(至联接法兰的边沿)。
2依线割管路,当法兰连并头要考虑到法兰及垫片所占长度。
3联接电焊焊接插口的管道补偿器:用临时性抗震支架将管道补偿器支吊起来开展专业对口,管道补偿器两侧的插口要并且对好,与此同时开展焊接,查验管道补偿器部位适合后,次序开展电焊焊接。
4联接法兰插口的管道补偿器:先将2个法兰垫圈临时性组装在管道补偿器上,用临时性支、支架将管道补偿器支绑起来,开展专业对口,与此同时开展焊接,查验管道补偿器部位适合后,卸开法兰地脚螺栓,卸掉管道补偿器,对2个法兰开展电焊焊接,焊上后清除焊疤,查验电焊焊接品质,达标后再对里外焊缝开展防锈解决,将管道补偿器伸出开展法兰的宣布组装。

4. 套筒补偿器套筒补偿器组装应满足以下下列要求:

1)套筒补偿器应与管路维持同舟,不可歪斜。
2)套筒补偿器的管道上组装的导向支架应保证管道补偿器运作时随意伸缩式,不可偏移核心。
3)应按设计文档明文规定的组装长度及气温转变留出剩下的收拢容量,设计方案文档无要求时,剩下收拢容量应开展测算。
4)波纹补偿器组装时需要特别注意的技术性问题
1组装波纹补偿器时需设临时性固定不动,待管道施工完后(包含系统软件水压试验、吹洗达标后),即可拆卸临时性定位装置。
2波纹补偿器的预拉申问题比方形补偿器看起来至关重要,不可忽视。在向生产厂家购买管道补偿器时,应向生产商给予供热管网的物质环境温度、工作压力主要参数、组装时有可能的工作温度主要参数和管道补偿器的施工平面图,便于生产厂能掌握需要的管道补偿器应该有的弥补工作能力,或是立即向生产厂明确提出赔偿工作能力的规定。3波纹补偿器前后左右的管道应在同一中轴线上。
